SolidWorks - API - Programme

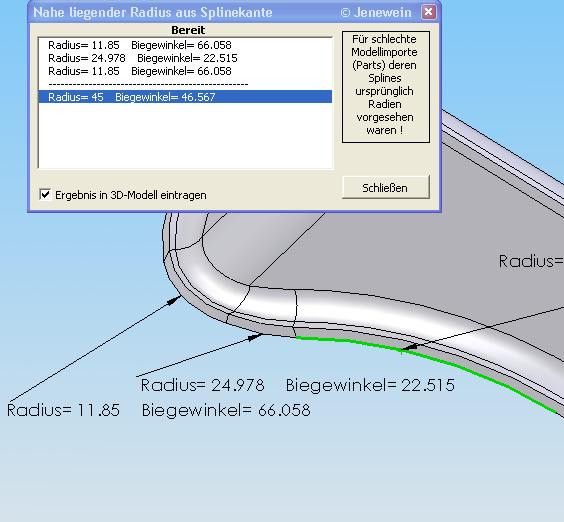

Bei schlechten Modellimporte kann es passieren, dass aus Radien nur noch Splines übrig bleiben.
Dieses Macro ermittelt durch anklicken der Körperkante den Radius aus Bogen- und Sehnenlänge sowie den eingeschlossenen Winkel. Das Ergebnis wird auf Wunsch in Form eines Bezugshinweises in das 3D-Modell eingetragen.
(Radius_von_Splinekante.zip)

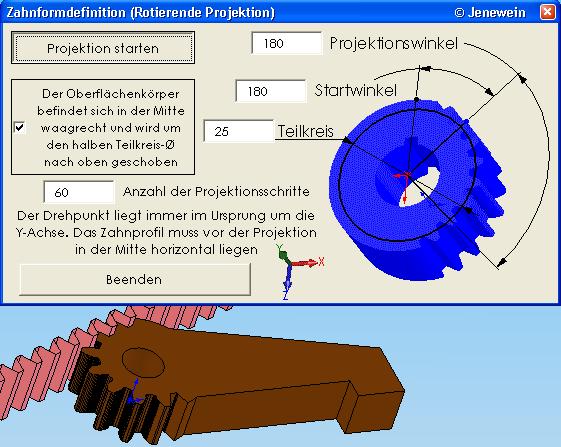

Dieses Macro schnappt sich den ersten Volumenkörper und schneidet diesen dann mit dem
ersten Oberflächenkörper rotierend am Teilkreis. Auf diese Weise lassen sich Evolventen-
verzahnungen, Zahnsegmente, Kettenräder Zahnriemenscheiben etc. erzeugen.
Zu beachten ist, dass die Grundebenen wie im Beispiel eingehalten werden !
(Rotierender_Oberflaechenschnitt.zip)

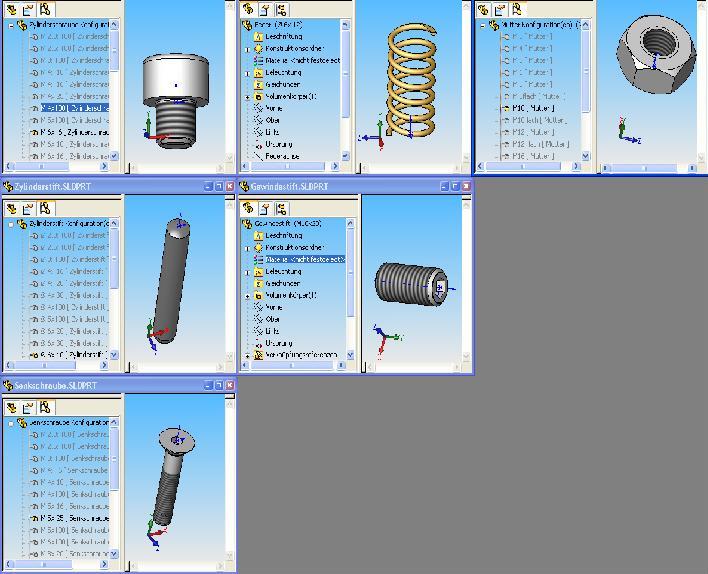

Dieses Macro öffnet alle Verbindungsteile in einer Baugruppe.
(alle_Verbindungsteile_oeffnen.zip)

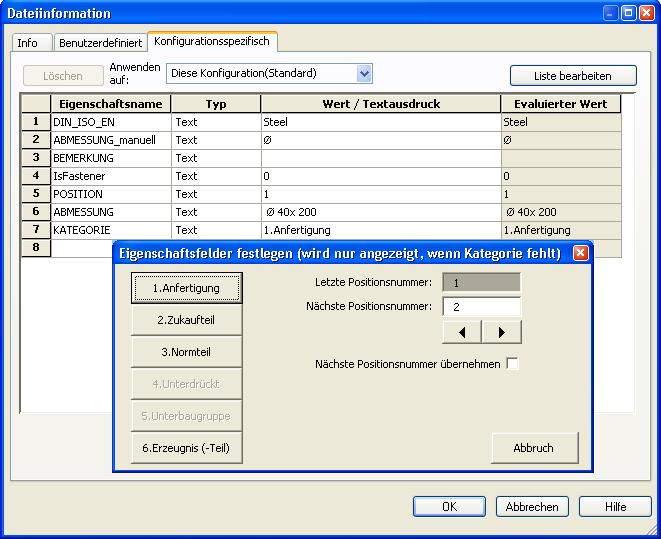

An diesem Beispiel werden aus einer Eingabemaske heraus die Dateieigenschaftsfelder angelegt und
der Wert eingetragen. Dieses Beispiel ist speziell auf meine Arbeitsweise zugeschnitten.
(DateiInformationen_eintragen.zip)
